JBL 4412A – Præcis gengivelse

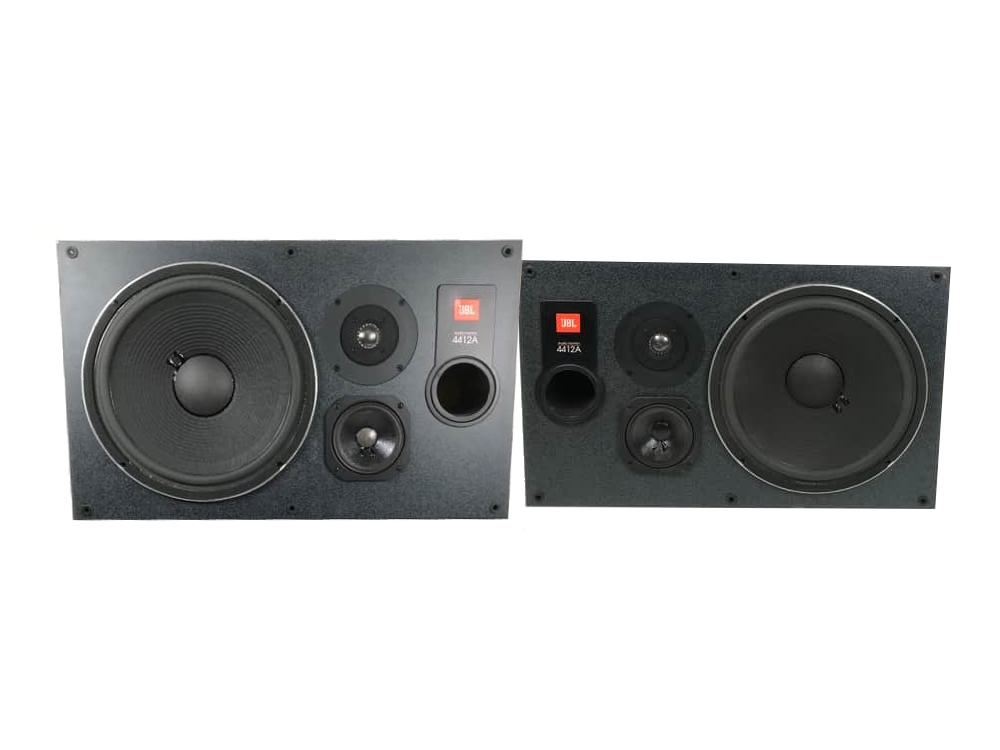

JBL 4412A er et trevejs monitorsystem designet til krævende optagelses- og broadcast-applikationer. Højttaleren er orienteret vandret, så det nemt kan integreres i kontrolrumsarkitekturen eller monteres på selve konsollen. Sættet leveres som spejlvendt par for præcis stereobilleddannelse.
En højtydende monitor
4412A er i stand til at levere en imponerende højt akustisk output og opnår i mange applikationer de niveauer, der normalt kun er forbundet med kompressionshøjttalere. Jævn effektrespons og kontrolleret spredning er også karakteristisk for 4412A. Optimal kabinetportning og omhyggeligt delefilterdesign sikrer en jævn frekvensrespons, der strækker sig langt ind i de nederste oktaver. En respons på 27 kHz sikrer, at den øvre musikalske oktav (10 kHz til 20 kHz) gengives med fuldstændig nøjagtighed, hvilket gør 4412A ideel til monitorering af kritiske digitale og avancerede analoge optagelser.
Ren titaniums diskantenhed
Ren titanium blev først brugt af JBL i designet af membraner til højfrekvente kompressionsdrivere. Til JBL 4412A har JBL perfektioneret en 25 mm titanium dome-enhed, der kan yde 30 watt og gengive frekvensområdet fra 3 kHz til 27 kHz. Den unikke “diamant surround” og ribbede dome-struktur i model 035Ti HF-diskantenheden giver kontrol over sekundære resonanser, hvilket giver en flad aksial respons. Med en grundlæggende følsomhed på 92 dB, én watt ved én meter, udviser 035Ti-transduceren stort set ingen dynamisk kompression.
5″ mellemtoneenhed
Den 125 mm (5 tommer) mellemtoneenhed, der bruges i 4412A har en 25 mm (1 tomme) kobberspole. Konussen er lavet af filtet papir med en speciel dæmpningsbehandling for at sikre en jævn respons. Transducerens grundfølsomhed er 94 dB, én watt ved én meter, hvilket sikrer minimal dynamisk kompression ved høje akustiske udgangsniveauer.
12″ basenhed
Basenheden med en diameter på 300 mm (12 tommer) har en filtet papirkegle lamineret med Aquaplas for jævnhed i det øvre område af dens respons. Svingspolen er 75 mm (3 tommer) i diameter og er lavet af kantviklet kobberbånd. Enhedens linearitet er resultatet af omhyggelig opmærksomhed på det mekaniske ophæng såvel som symmetrisk feltgeometri (SFG).
SFG teknologi
SFG reducerer harmonisk forvrængning ved at producere identiske magnetiske fluxfelter på hver side af det magnetiske mellemrum. Dette sikrer, at svingspolen skærer lige store fluxlinjer for både positive og negative udsving i keglen. En fluxstabiliserende ring placeret omkring polstykket reducerer virkningerne af magnetisk fluxfeltmodulation. Samlet set reducerer SFG forvrængning til omkring en tiendedel af den værdi, der findes i konventionelle magnetiske strukturer.
Jævn respons
En støbt aluminiumsramme sikrer mekanisk integritet under de mest krævende drifts forhold. Det komplekse delefilterdesign producerer en problemfri systemfrekvensrespons gennem de kritiske deleområder ved 800 Hz og 4,5 kHz. Rolloff-hældningerne er præcist bestemt for at resultere i en jævn aksial og effektrespons.
Højkvalitets delefilter
Højkvalitets polypropylen- og polystyrenkondensatorer bruges som “bypasskondensatorer” parallelt med de større netværks-mylarkondensatorer. Denne designprocedure lineariserer energilagring i de større kondensatorer, og resultatet er større nøjagtighed i gengivelsen af transiente signaler. Frontbaffelkontroller muliggør præcis justering af mellem- og højfrekvente transducerniveauer, hvilket gør det muligt at justere systemet efter smag eller for at matche et givet akustisk miljø.
